Detalhes do produto:
Condições de Pagamento e Envio:
|
| Faixa de temperatura: | -40℃~+150℃ | Faixa de umidade: | 20%RH~98%RH |
|---|---|---|---|
| Teste o volume: | Pode ser personalizado. | Temp. Tempo de aquecimento: | 5℃/mins (de -40℃ a 80℃) |
| Temp. Tempo refrigerando: | 5℃/mins (de 80℃ a -40℃) | material interno da câmara: | Aço Inoxidável |
| Realçar: | equipamento de teste da descarga da carga da bateria,analisador da descarga da bateria |
||

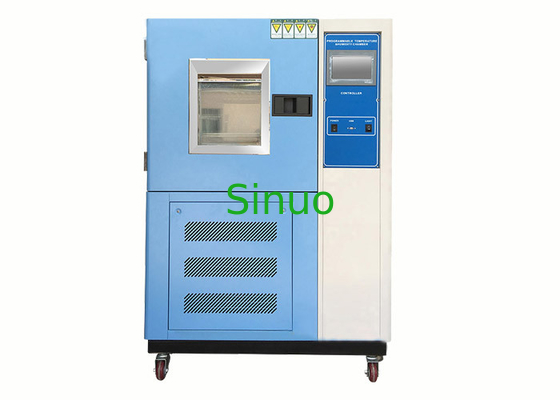

Câmara de alta temperatura do ciclismo térmico da bateria de 62133 células do IEC baixa e de exposição do teste
Vista geral:
Este baixo e equipamento de alta temperatura do teste de ciclo é usado principalmente para bonde e os produtos eletrônicos, os componentes e o teste alto da baixa temperatura de outros materiais, temperatura que alterna, teste de calor úmido, ambiente simulam o teste de confiança, etc.
Este equipamento de teste adota o controlador programável do microcomputador da precisão alta, o tela táctil do LCD da cor de TFT de 7 polegadas, e o software inteligente, que pode conseguir a operação fácil e humanizada.
Padrões complacentes:
Conforma-se a IEC62133: cláusula 2017 7.2.4, IEC62133: cláusula 2012 7.2.4, IEC60086-4 cláusula 6.4.2 etc.
Parâmetros técnicos:
| Volume & dimensão | |
| Volume eficaz | 150L (pode ser personalizado) |
| Dimensão interna | W500 mm*H600 mm*D500 milímetro (pode ser personalizado) |
| Dimensão total |
W700mm*H1750mm*D1570mm (pode ser personalizado) Observação amável: os pls exatos da dimensão total referem o desenho de projeto final! |
| Desempenho | |
| Circunstância |
Tipo refrigerar de ar sob o ambiente temp.+5℃~+35℃, parente humidity≤85%. Nenhuma carga (sem espécime na zona dos testes) |
| Temp. Escala | -40℃~+150℃ |
| Temp. Flutuação | ±0.5℃ |
| Temp. Desvio | ≤±2.0℃ |
| Temp. Uniformidade | ≤2.0℃ |
| Temp. Tempo de aquecimento | De -40℃ a 80℃, média não-linear sobre 5℃/mins, nenhuma carga da série completa |
| Temp. Tempo refrigerando | De 80℃to -40℃, média não-linear sobre 5℃/mins, nenhuma carga da série completa |
| Temp. Overshoot | ≤±2℃ |
| Máximo Carga | Não |
| Escala de umidade | 20%RH~98%RH |
| Flutuação da umidade | ≤±2.5%RH |
| Desvio da umidade | >RH de 75%: ≤+2, -3%RH, <75> |
| Carga térmica máxima constante |
Não
|
|
Temperatura Controle de umidade Diagraph
|
|
| Ruído | ≤70dB (um nível) |
| Estrutura & material | |
| Câmara externo | Adote a folha galvanizada da resina pintura de alta temperatura eletrostática dobro. |
| Câmara interna |
Câmara interna com temperatura grossa do &low SUS#304 de 1.2mm alta resistência de aço inoxidável. Parte inferior com os 2mm #304 grosso inoxidáveis aço, com reforço quadrado de grande resistência da conexão de tubo, capacidade de carga com ≥250KG/㎡ |
| Material de isolação | Adote a chama - material de isolação de grande resistência retardador da espuma de poliuretano do plutônio com espessura de 100mm, coeficiente da preservação do calor menos do que 0.0212kcal/Mohr. |
| Porta da câmara | Único estar aberto, tamanho da porta: W500XH600mm. |
| Janela de observação | Com a janela de observação de vidro do vácuo (W300 xH400mm) na porta; e o quadro de porta com resistente ao calor bonde, anti-geada, dispositivos decondensação, assegura a observação clara do espécime sob testes |
| Furo dos testes | Um furo dos testes de ¢50mm na esquerda da câmara, com selo do silicone e tampa de aço inoxidável. |
| Selagem | Adote a tira de borracha importada original do silicone, com desempenho alto da selagem |
| Prove o suporte | Suporte de aço inoxidável da amostra SUS#304, 2 camadas, capacidade de carga: >50KG/layer. |
| Porto do equilíbrio da pressão | Tipo mecânico instalado dispositivo do fim da pressão do equilíbrio para evitar a influência da diferença da pressão a força da câmara do teste quando faça de alta temperatura. teste da umidade alta. |
| Iluminação dentro da câmara | Com uma luz de poupança de energia do tipo de Philip (9W) dentro da janela de observação |
Como são as diferenças dos procedimentos térmicos do teste de ciclo entre IEC 60086-4 e IEC 62133-1?
Procedimento de teste conforme a cláusula 6.4.2 do 60086-4:2014 do IEC:
As pilhas e as baterias do teste serão no mínimo 6h armazenados em uma temperatura do teste do ℃ 72, seguida pelo armazenamento no mínimo 6 h em uma temperatura do teste do ℃ -40. O momento máximo para transferência a cada temperatura será 30 Min. Cada pilha e bateria do teste submeter-se-ão a este procedimento 10 vezes. Isto é seguido então pelo armazenamento no mínimo 24 h na temperatura ambiental.
Para grandes pilhas e baterias a duração de exposição às temperaturas do teste será pelo menos 12 h em vez de 6 H.
Procedimento de teste conforme a cláusula 7.2.4 do 62133-1:2017 do IEC:
As pilhas ou as baterias inteiramente carregadas são sujeitadas ao ciclismo da temperatura (- ℃ 20 ℃, +75), em câmaras do esboço forçado, de acordo com o seguinte procedimento.
Etapa 1: Coloque as pilhas ou as baterias em uma temperatura ambiental +75 do ℃ do ℃ ±2 para 4 H.
Etapa 2: Mude a temperatura ambiental 20 ao ℃ do ℃ ±5 dentro de 30 mínimos e mantenha-a nesta temperatura para um mínimo de 2 H.
Etapa 3: Mude a temperatura ambiental -20 ao ℃ do ℃ ±2 dentro de 30 mínimos e mantenha-a nesta temperatura para 4 H.
Etapa 4: Mude a temperatura ambiental 20 ao ℃ do ℃ ±5 dentro de 30 mínimos e mantenha-a nesta temperatura para um mínimo de 2 H.
Etapa 5: Repita etapas 1 4 para uns quatro ciclos mais adicionais. Transição de etapa 4 a etapa 1 dentro de 30 Min.
Etapa 6: Após o quinto ciclo, armazene as pilhas ou as baterias e conduza uma verificação visual após um período de resto pelo menos de 24 H.
